產(chǎn)品簡介

聚氨酯金屬夾芯板是指上下兩層為金屬薄板，芯材為硬質(zhì)聚氨酯。

聚氨酯全稱為聚氨基甲酸酯 ,是主鏈上含有重復(fù)氨基甲酸酯基團(tuán)的大分子化合物的統(tǒng)稱。它是由有機(jī)二異氰酸酯或多異氰酸酯與二羥基或多羥基化合物加聚而成。金屬面聚氨酯夾芯板是指上下兩層為金屬薄板，芯材為硬質(zhì)聚氨酯。

產(chǎn)品分類
1）  按面層材料分有：鍍鋅鋼板夾芯板、熱鍍鋅彩鋼夾芯板、電鍍鋅彩鋼夾芯板、鍍鋁鋅彩鋼夾芯板等。2）按芯材材質(zhì)分有：

金屬泡沫塑料夾芯板：如金屬面硬質(zhì)聚氨酯夾芯板（PUR）、金屬面聚苯夾芯板（EPS）

金屬無機(jī)纖維夾芯板：如金屬面新型巖棉夾芯板、金屬面新型玻璃棉夾芯板等。

2）  按建筑物的使用部位分有：屋面板、墻板、隔墻板、吊頂板等。

規(guī)格

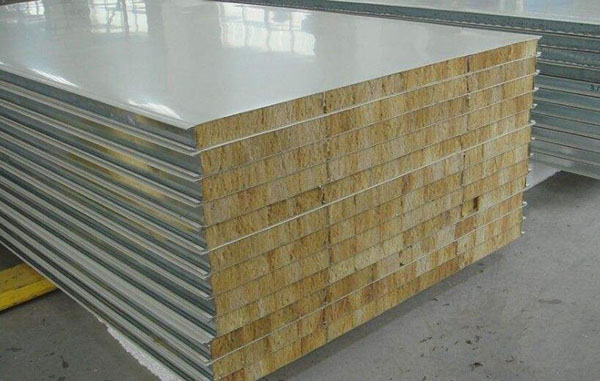

1）金屬面新型防火巖棉

厚度50mm、75mm、80mm、100mm 、125mm、150mm

有效寬度 1000mm

長度≤15000mm；

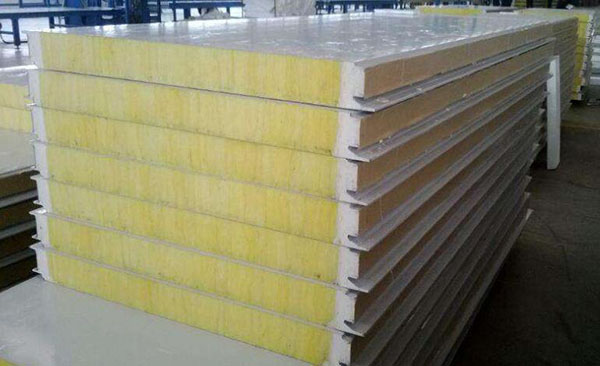

2）金屬面新型防火玻璃絲棉

厚度50mm、75mm、80mm、100mm 、125mm、150mm

有效寬度 1000mm

長度≤15000mm；

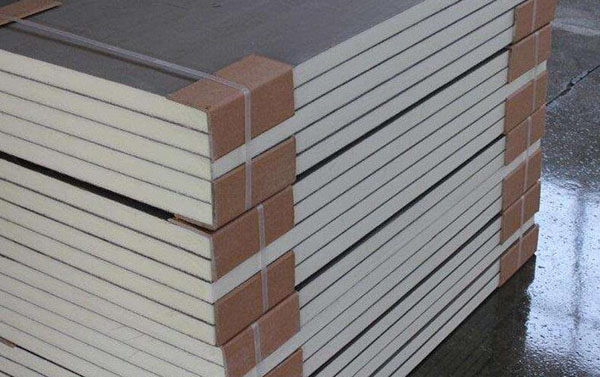

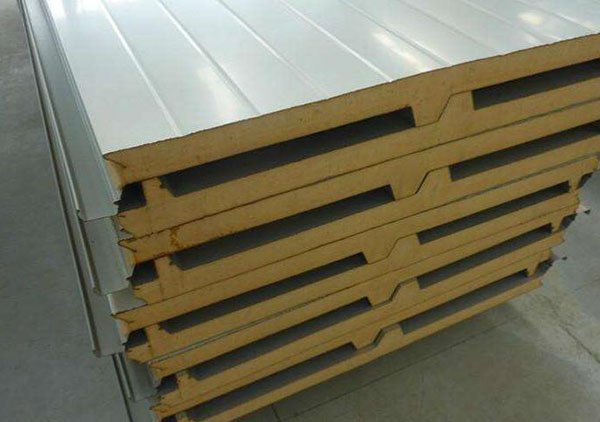

3）金屬面硬質(zhì)聚氨酯夾芯板

厚度50mm、75mm、80mm、100mm 、125mm、150mm

有效寬度 1000mm

長度≤15000mm；

 執(zhí)行標(biāo)準(zhǔn)

JC/869 — 2000《金屬面巖棉、礦渣棉夾芯板》

JC/T868—2000《金屬面硬質(zhì)聚氨酯夾芯板》

主要技術(shù)性能

5.1 粘結(jié)性能

金屬面硬質(zhì)聚氨酯夾芯板粘結(jié)強(qiáng)度應(yīng)≥0.09MPa；金屬面巖棉、礦渣棉夾芯板粘結(jié)強(qiáng)度應(yīng)>0.06MPa。

5.2 剝離性能試驗時，粘結(jié)在面材上的芯材應(yīng)均勻分布，每個剝離的粘結(jié)面積應(yīng)不小于85%。

5.3 抗彎承載力

當(dāng)硬質(zhì)聚氨酯夾芯板撓度為L0/200（L0為支座間的距離）時，夾芯板的抗彎承載力應(yīng)不小于0.5kN/m；當(dāng)金屬面巖棉、礦渣棉夾芯板及金屬面聚苯乙烯夾芯板撓度為L0/250（L0為支座間的距離）時，夾芯板的抗彎承載力應(yīng)不小于0.5kN/m。

5.4 容重

硬質(zhì)聚氨酯泡沫塑料體積密度應(yīng)≥30kg/m3；

巖棉帶體積密度應(yīng)≥100kg/m3；

5.5芯材導(dǎo)熱系數(shù)

聚苯乙烯泡沫塑料板不大于0.041 W/（m·K），硬質(zhì)聚氨酯泡沫塑料不大于0.027 W/（m·K），巖棉板不大于0.045 W/（m·K）。

5.6 耐火性能、燃燒性能

標(biāo)準(zhǔn)對巖棉、礦渣棉的夾心板作了如下規(guī)定：

夾心板厚度≥80mm時，耐火極限≥60min；

夾心板厚度<80mm時，耐火極限≥30min。

標(biāo)準(zhǔn)規(guī)定硬質(zhì)聚氨酯夾芯板燃燒性能應(yīng)達(dá)到B1級；芯材體積密度≥30kg /m，燃燒性能達(dá)到B2級。

對于聚苯乙烯泡沫芯材的夾芯板，標(biāo)準(zhǔn)雖未做具體規(guī)定，但依據(jù)GB/T10801.1—2002《絕熱用模塑聚苯乙烯泡沫塑料》，其芯材氧指數(shù)應(yīng)>30%，燃燒性能應(yīng)達(dá)到B2級。故這種芯材的板只可用在耐火極限要求不高的建筑部位。
